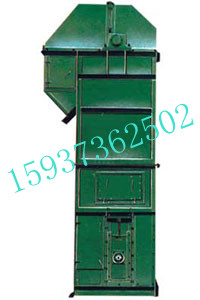

TH系列环链斗式提升机

产品添加时间:2019年02年15文章来源:未知 人气:

TH型斗式提升机产品概述:
   TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH系列斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料,物料温度在250℃以下。
TH型斗式提升机主要特点:
  1.维护方便,寿命长。
  2.机壳钢板加厚、刚性好。
  3.输送物料的温度最高可达250℃。
  4.中节机壳具有单通道和双通道两种形式。
  5.提升高度运行平稳可靠,噪音小,维护方便。
  6.改进机型的提升输送量比普通机型提高30%以上。

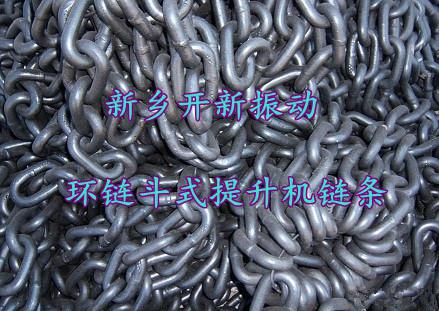

  7.提升机环链采用低合金钢锻造,并经渗碳淬火处理,具有极高的抗拉强度和耐磨性能。

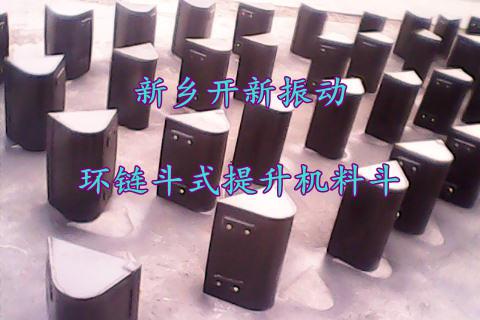

TH型斗式提升机备有两种料斗:
  zh型(中深斗)一般使用于输送湿的,一结块,较难抛出的物料, 如湿砂、型砂、化肥、碱粉等。
  sh型(深斗)一般使用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块、等。
  本系列圆环链斗式提升机传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了传动平台,联轴器等,使结构紧凑、重量轻、而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。本机最大输送量365m³/h,最大提升高度为50m。



TH型斗提机主要安装尺寸:

提升机型号规格 TH160 TH200 TH250
料斗形式 ZH SH ZH SH ZH SH
输送量(100%)米3/时 15.77 24.97 17.87 28.6 31.43 48.19
料斗 料斗容积(盛水)升 1.2 1.9 1.5 2.4 3.0 4.6
  料斗间距(毫米) 500
链条 圆钢直径*节距(毫米) 14*50
  单条破断载荷(千牛顿) ≥190
传动链轮转速(转/分) 69.71 63.22 44.11
输送物料最大块度(毫米) 20 25 30

注:上表为TH型160、200、250型斗式提升机技术参数表,表中料斗容积为盛水容积,输送量按此斗容计算时为100%填充。

型   号 TH315 TH400 TH500 TH630 TH800
料斗型号 Zh Sh Zh Sh Zh Sh Zh Sh Zh Sh
输送量 (t/h) 35 60 60 94 75 118 114 185 146 235
料斗 斗宽 (mm) 315 400 500 630 800
  斗容 (升) 3.75 6 5.9 9.5 9.3 1.5 14.6 23.6 23.3 37.5
  斗距 (mm) 512 688 920
链斗 圆钢直径×节距 (mm) 18×64 22×86 26×92
  环速 7 7 7 7 7
  条速 2 2 2 2 2
  单根破断载荷 (KN) 7320 7480 7570
链轮节圆直径 (mm) 630 700 800 900 1000
料斗运行速度 (m/s) 1.4 1.5 1.6
主轴转速 (s/min) 42.5 37.56 35.8 31.8 30.5



TH型圆环链斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。
  TH系列圆环链斗式提升机备有二种料斗:ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。
  TH系列圆环链斗式提升机传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了传动平台,联轴器等,使结构紧凑、重量轻、而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。本机最大输送量365m3/h,最大提升高度为50m。









开新机械可根据用户需要而设计制造特殊型号规格的斗式提升机
