TD-75、DTⅡ型皮带输送机

产品添加时间:2014年12年13文章来源:未知 人气:

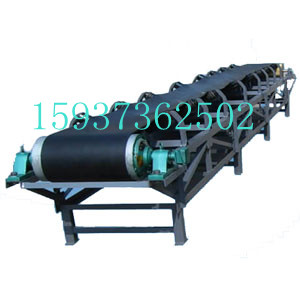

TD-75/DTⅡ型皮带输送机:
TD75系列通用皮带输送机产品概述:
   DTⅡ、TD75型皮带输送机由于输送量大,结构简单,维护方便,成本低,通用性强等优点,而被广泛地应用在冶金、矿山、煤炭、港口、交通、水电、化工等部门,进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m3各种散状物料或成件物品.由单机或多机组合成运输系统来输送物料,根据工艺要求可布置成水平或倾斜的形式,DTⅡ型皮带输送机除了可满足水平或倾斜输送要求外,还可采用带凸弧段、凹弧段与直线段组合的输送形式.输送机允许输送的物料块度取决于带宽、带速、槽角和倾角,也取决于大块物料出现的频率.该输送机适用的工作环境温度一般为-25~+40℃.我公司还生产轻型皮带输送机、螺旋输送机、大倾角皮带输送机及可移动升降式输送机。
TD75系列通用皮带输送机基本结构:
1.驱动部分:系由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->减速联轴器组成。根据布置要求:驱动装置设有左装和右装两种,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式电动滚筒。
2.滚动部分:分传动滚筒和改向滚筒两大类。
3.托辊部分:分槽形、平行、调心和缓冲托辊等。
4.清扫部分:分弹簧清扫器和空段清扫器。
5.卸料部分:分固定式犁式卸料器和电动卸料器。
6.制动部分:有带式逆止器和滚柱逆止器两种。
7.附件:在罩壳、导料槽、漏斗等。
TD75系列通用皮带输送机产品代号及订货代号:
TD系列皮带输送机的产品代号为TD75,其意义如下
T  D  75
┬ ┬ ┬
│ │ └────────- 1975年定型
│ └────────── 带式输送机
└───────────- 通用固定式
TD系列皮带输送机工作特点:
1:输送平稳,物料与输送带没有相对运动,能够避免对输送物的损坏。
2:噪音较小,适合于工作环境要求比较安静的场合。
3:结构简单,便于维护。能耗较小,使用成本低。
TD75系列皮带输送机技术参数表:
承载托
辊形式
带 速(m/s) 带 宽 B(mm)
500 650 800 1000 1200 1400
输 送 量 Q(t/s)



0.8 78 131 - - - -
1.0 97 164 278 435 655 891
1.25 122 206 348 544 819 1115
1.6 156 264 445 696 1048 1427
2.0 191 323 546 853 1284 1748
2.5 232 391 661 1033 1556 2118
3.15 - - 824 1233 1858 2528
4.0 - - - - 2202 2996



0.8 41 67 118 - - -
1.0 52 88 147 230 345 460
1.25 66 110 184 288 432 588
1.6 84 142 236 368 553 753
2.0 103 174 289 451 677 922
2.5 125 211 350 546 821 111
注:
1、表中运输能力是在物料堆积容重Q(t/s),水平输送,托辊槽角30°的条件下计算的。
2、DT.DI型系列输送机适用于输送堆积容重小于1.2t/m3的各种块状、粒状等散状物料,也可输送成件物品,DT.DⅡ型系列输送机适用于输送堆积容重0.8-2.5t/m3的各种块状、粒状等散状物料,也可输送成件物品。

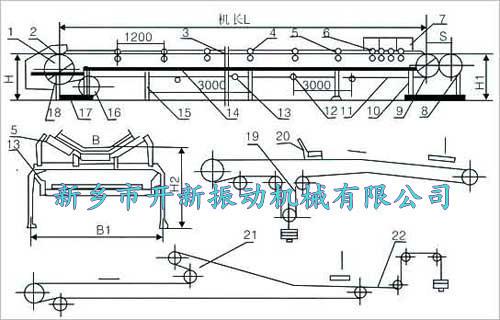

TD75系列皮带输送机外型尺寸图表:

                                       1、传动滚筒;2、头罩;3、输送带;4、槽型调心托辊;5、槽型托辊;6、缓冲托辊;7、导料槽;8、螺旋拉紧装置;9、改向滚筒;10、尾架;11、空段清扫器;12、下平调心托辊;13、下托辊;14、中间架;15、中间支腿;16、改向滚筒;17、头架;18、弹簧清扫器;19、垂直拉紧装置;20、犁式卸料器;21、卸料车;22、车式拉紧装置

B D A L H C E d 轴承型号
500 89 720 190 170 130 15 M12 204
650 870 240
800 1070 305
1000
1200
1400
108 1300 375 210 170 18 M12 305
150 455 230 200
1750 525
  皮带式输送机具有输送量大、结构简单、维修方便、部件标准化等优点,广泛应用于矿山、冶金、煤炭等行业,用来输送松散物料或成件物品,根据输送工艺要求,可单台输送,也可多台组成或与其它输送设备组成水平或倾斜的输送系统,以满足不同布置型式的作业线需要,适用于输送堆积密度小于1.67/吨/立方米,易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料,如煤、碎石、砂、水泥、化肥、粮食等。被送物料温度小于60℃。其机长及装配形式可根据用户要求确定,传动可用电滚筒,也可用带驱动架的驱动装置。
  皮带输送机结构形式多样,有通用型皮带输送机、耐高温输送机、大倾角皮带输送机、档边带式输送机、固定带式输送机、可移动式皮带输送机等多种形式。
  常用的胶带输送机可分为:普通帆布芯胶带输送机、钢绳芯高强度胶带输机、全防爆下运胶带输送机、难燃型胶带输送机、双速双运胶带输送机、可逆移动式胶带输送机、耐寒胶带输送机等等。
  皮带输送机主要由机架、输送皮带、皮带辊筒、张紧装置、传动装置等组成。
友情提示:定货时需注明:带速、带宽、输送距离、输送量、倾斜角度、物料特性、工作环境、堆积角度等基本技术参数。
★开新振动可根据用户需要而设计制造特殊型号规格的皮带输送机。
