DJ-Ⅱ型大倾角皮带输送机:

DJ-Ⅱ型大倾角皮带输送机（挡边带式输送机）产品概述:

DJ系列大倾角皮带输送机（波状挡边带式输送机）是一种新型连续输送设备，它具有输送量大（同其它输送机相比,输送能力提高1.5～2倍）；其通用性强（基本件与通用型带式输送机相同），适用范围广（适用于输送碎石、石灰石、煤炭、砂、粘土、 烧结砂粉、木屑、粮食等物料；适用于单位质量为500～2500kg/m3,最大块度约为100～250mm的物料）； 结构简单、维护方便、占用空间小且节省投资（可取代输送机、斗提机联合布置形式而直接选用本机型）便于布置等特点，因而在煤炭、电力、冶金、化工、粮食等行业被广泛推广使用。



DJ-Ⅱ型大倾角输送机（挡边带式输送机）主要用途:

1.挡边带式输送机为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。

2.该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。

3.对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。

4.挡边带式输送机输送倾角0°-90°范围内。


DJ-Ⅱ型大倾角皮带输送机（挡边带式输送机）布置形式:

  为获得较好的受料和卸料条件,本机采用“Z”形布置形式。即设有上水平段、下水平段和倾斜段,并在下水平段受料,在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接,下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。

  1.上水平段:为了适应不同的卸料高度的要求,头架分为低头架(头架高度H0=1000mm),中式头架(头架高度H0=1100～1500mm)和高式头架(头架高度H0=1600～2000mm)。并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0=1000mm),中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100～1500mm), 高式凸弧段机架和高式中间架支腿(配用头架高度H0=1600～2000mm)。

  2.倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角β≧45°时,推荐采用Ⅱ型低式中间架支腿。

  3.下水平段:下水平段采用低式中间架支腿。


DJ-Ⅱ型大倾角皮带输送机（挡边带式输送机）主要特点:

1.节省占地面积,节省投资.

2.输送量大,通用性强.

3.输送机倾角:0°-90°

4.维修方便,托辊等部件同普通带式输送机.

5.应用范围广:冶金、矿山、码头、环保、粮食、化工、建材等等.

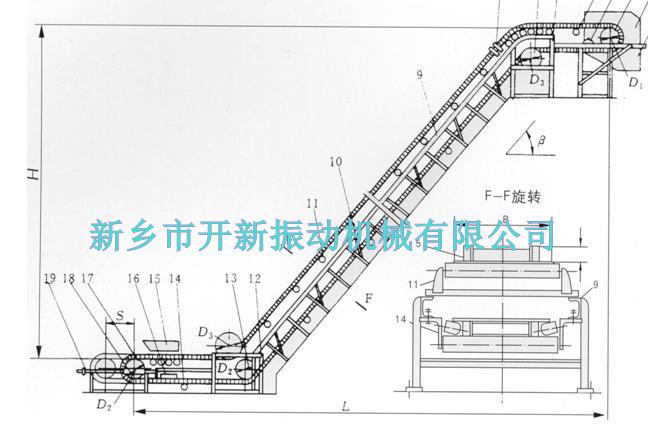

DJ-Ⅱ型大倾角皮带输送机（挡边带式输送机）外型图:
