锤式破碎机

产品添加时间:2015年04年28文章来源:未知 人气:

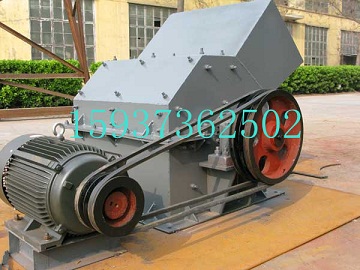

锤式破碎机

   是投资少、见效快的小型砂石生产线的首选设备,变换出料蓖条形式,可以做到选择性出料。锤式破碎机系列产品具有体积小、重量轻、结构简单、易操作维护、破碎比大、过粉碎小、产品粒度均匀、生产能力高等特点。适用于破碎脆性、中硬的、抗压强度150 MPa 的各种物料。
锤式破碎机产品概述:

锤击式破碎机(锤破)经高速转动的锤体与物料碰撞面破碎物料,它具有结构简单,破碎比大,生产效率高等特点,可作干、湿两种形式破碎。锤式破碎机用于破碎各种中硬且磨蚀性弱的物料。其物料的抗压强度不超过100MPa,含水率小于15%。被破碎物料为煤、盐、白垩、石膏、砖瓦、石灰石等。还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料以回收石棉纤维等等。此外,锤式破碎机不仅可用于破碎生产线,制砂生产线,也可在选矿生产线中替代圆锥式破碎机。

锤式破碎机产品结构:

锤式破碎机(锤破)的主要工作部件为带有锤子(又称锤头)的转子。转子由主轴、圆盘、销轴和锤子组成。

锤式破碎机产品工作原理:

锤式破碎机(锤破)利用振动电机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨,最后通过筛板排出机外。锤式破碎机的主要工作部件为带有锤子(又称锤头)的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨,最后通过筛板排出

锤式破碎机产品用途:

锤式破碎机(锤破)适用于矿山、水泥、煤炭、冶金、建材、公路、燃化等行业对中等硬度及脆性物料进行细碎。该设备可根据用户要求调整蓖条间隙,改变出料粒度,以满足不同用户的不同需求。
锤式破碎机产品规格及技术参数:

规格型号
转速 进料粒度 出料粒度 产量 重量 功率 外型尺寸
PC-400×300 1450 ≤100 10 3-10 0.8 11 812×9827×85
PC-500×350 1250 ≤100 15 5-15 1.2 18.5 1200×1114×1114
PC-600×400 1000 ≤220 15 5-25 1.5 22 1055×1022×1122
PC-800×600 980 ≤350 15 10-50 3.1 55 1360×1330×1020
PC-800×800 980 ≤350 15 10-60 3.5 75 1440×1740×1101
PC-1000×800 1000 ≤400 13 20-75 7.9 115 3514×2230×1515
环锤式破碎机技术参数:

型号
进料粒度(mm) 出料粒度(mm) 产量(t/h) 转子转速(r/min) 电动机 重量(t) 外型尺寸(mm)
型号 功率
PCH0402 =<200 =<30 8-12 960 Y132M2-6 5.5 0.8 810x890x560
PCH0404 =<200 =<30 16-25 970 Y160L-6 11 1.05 980x890x570
PCH0604 =<200 =<30 22-33 970 Y180L-6 15 1.43 1050x1270x800
PCH0606 =<200 =<30 30-60 980 Y225M-6 30 1.77 1350x1270x1080
PCH0808 =<200 =<30 70-105 740 Y280M-8 45 3.6 1750x1620x1080
PCH1010 =<300 =<30 160-200 740 Y315M2-8 90 6.1 2100x2000x1340
PCH1016 =<300 =<30 300-350 740 JS-128-8 155 9.2 2700x2000x1350
PCH1216 =<350 =<30 620-800 740 Y450-8 355 15.0 4965x2500x1600
PCH1322 =<400 =<30 800 595 Y450L-8 400 24.9 6333x3295x2505
锤式破碎机故障及排除方法

1)轴承过热。
原因:润滑脂不足;润滑脂过多;润滑脂污秽变质;轴承损坏。
排除方法:加注适量润滑脂;轴承内润脂应为其空间容积的50%;清洗轴承;更换润滑脂;更换轴承。
2)出料粒度过大。
原因:锤头磨损过大;筛条断裂。
排除方法:更换锤头;更换筛条。
3)弹性联轴节产生敲击声。
原因:销轴松动;弹性圈磨损;
排除方法:停车并拧紧销轴螺母;更换弹性圈。
4)产量减少。原因:筛条缝隙被堵塞;加料不均匀。
排除方法:停车,清理筛条缝隙中的堵塞物;调整加料机构。
5)机器内部产生敲击声。原因:非破碎物进入机器内部;衬板紧固件松驰,锤撞击在衬板上;锤或其它零件断裂。
排除方法:停车,清理破碎腔;检查衬板的紧固情况及锤与筛条之间的间隙;更换断裂零件。
6)振动量骤。原因:更换锤头时或因锥头磨损使转子静平衡不合要求;锤头折断,转子失衡;销轴变曲、折断;三角盘或园盘裂缝;
排除方法:卸下锤头、按重量选择锤头,使每支锤轴上锤的总重量与其相对锤轴上锤的总重量相等,即静平衡达到要求;更换锤头;更换销轴;电焊修补或更换;紧固地脚螺栓。


★开新振动可根据用户需要而设计制造特殊型号规格的埋刮板输送机皮带输送机,带输送机等输送设备
★开新振动对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归开新公司
